Tampilan Baru Mesin Tekstil Water Jet Loom Seri HW-001 dengan Lebar Nozel Ganda 190cm

Model ini memiliki struktur rangka dan mode transmisi baru, mencapai produksi jet air dan jet udara secara bersamaan pada platform yang sama, dan komponen yang kompatibel antara jet air dan jet udara dapat mencapai lebih dari 90%. Struktur pelepasan, penggulungan, dan pemukulan yang baru dirancang mengurangi rantai transmisi, membuatnya lebih sederhana, memudahkan perawatan, dan sangat mengurangi kemungkinan terjadinya parkir dan gigi sempit.
Model ini dapat beradaptasi dengan kebutuhan produksi berbagai kain dengan kepadatan tinggi, berat, dan sangat lebar, serta mencapai pengoperasian kecepatan sangat tinggi, dengan kecepatan maksimum lebih dari 1500 RPM.

Kuantitas:
Status ketersediaan:





Menanyakan Tambahkan ke Keranjang

Model:
HW-001
Merek:
HAIJIA

Deskripsi Produk

1 (1)

Parameter Produk

TIDAK.	Barang	Parameter Teknis
1	Lebar buluh efektif (cm)	Lebar buluh normal: 0---65cm(≤230cm); 0---85cm(≥280cm)
2	Modus awal	Motor penggerak langsung; Penggerak motor super start (Opsional)
3	Kapasitas motorik	2.2KW, 2.7KW, 3.0KW, 3.7KW, 4.5KW, 6.5KW
4	Operasi berjalan	Tombol pengoperasian satu tangan； Tombol pengoperasian dua tangan (Opsional)
5	Pompa	Pompa tunggal; Pompa ganda (Opsional)
6	nosel	Nosel Normal, Nosel berbentuk 'U'.
7	Pelepasan engkol	Tipe 4 bagian; Tipe 6 bagian; Tipe 8 bagian (Opsional)
8	Penumpahan cam positif	6,8,10 jenis buah, 12,14 jenis buah (Opsional)

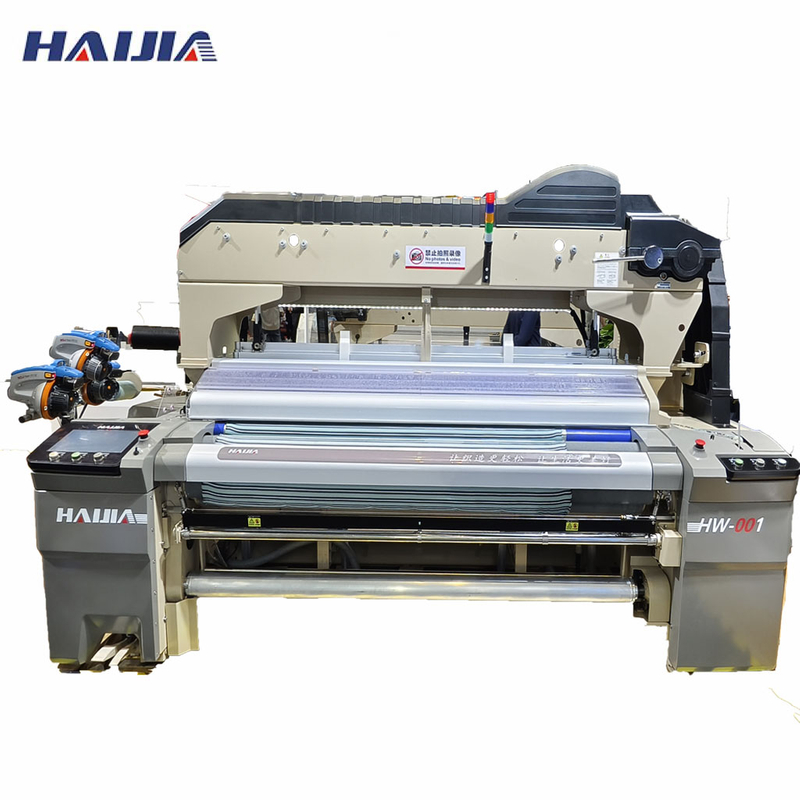

Mesin Tenun Tenun Tenaga Jet Air Seri HW-001

Tenun jet air seri HW-001 telah diperkuat secara ekstensif di badan pesawat;

Beradaptasi dengan tenunan sebagian besar kain; seperti penyangkal ultra-halus, kain pemadaman dengan kepadatan sangat tinggi, kain kantung udara, dll.

Kain ini juga telah ditingkatkan secara signifikan dalam hal kedap air, dan dapat digunakan secara luas dalam penenunan berbagai kain. Kecepatan maksimalnya bisa mencapai 1500RPM.

Mengambil contoh kain 75D, kepadatan pakan tertinggi adalah 80 shuttle/cm (205 benang per inci)

001

Deskripsi Produk

Jet air, rangka dan struktur transmisi yang kompatibel dengan jet udara

Rangka dan struktur transmisi yang kompatibel dengan jet air/jet udara

Rangka Lebih Kuat:

1. Balok atas depan terbuat dari pipa baja berkekuatan sangat tinggi berpenampang besar, dan tiga penyangga sisanya adalah struktur tabung persegi panjang berpenampang besar.
2. Beberapa struktur penahan empat sisi tengah dengan kuat mengencangkan keempat balok dan kotak pemukul menjadi satu.
3. Papan dinding atas merupakan desain fleksibel tanpa struktur gearbox, papan dinding bawah merupakan desain semi terbuka tanpa struktur gearbox (kecuali bukaan denah).

Struktur rangka padat di atas memenuhi kebutuhan produksi tenun kain berdensitas tinggi dan berbobot berat berkecepatan sangat tinggi. Ini memiliki struktur padat dan getaran rendah. Struktur tanpa gearbox menghindari biaya pemeliharaan tinggi yang disebabkan oleh kerusakan air.

Struktur bukaan polos baru

1. Struktur penggerak satu sisi, dua batang penghubung pengangkat dan harness dipasang di kedua sisi panel dinding bawah dan jauh dari tangki air, yang mengurangi kerusakan yang disebabkan oleh intrusi air pada bantalan.
2. Setiap batang penghubung transmisi, poros pendukung, batang pengangkat penyembuhan, pin penghubung dan bushing didesain ulang untuk memiliki kekuatan yang lebih tinggi dan ketahanan aus yang lebih tinggi. Setiap model bantalan transmisi diperbesar dan memiliki daya dukung lebih besar.
3. Roda gigi transmisi mesin pelepasan engkol diproses dengan sangat presisi, lebih tahan aus, penyatuan roda gigi presisi, dan kebisingan rendah.
4. Bantalan dan busing semua bagian penggerak rangka penyembuhan dapat mencapai pelumasan terpusat dan teratur.
Desain di atas memastikan umur panjang bagian bukaan polos dalam pengoperasian kecepatan sangat tinggi.

Sistem penjatuhan kain otomatis

Sistem penjatuhan kain sepenuhnya otomatis, sistem kontrol alat tenun mengeluarkan instruksi sesuai dengan panjang kain yang ditetapkan. Setelah alat tenun menerima sinyal jatuhnya kain, maka secara otomatis memotong kain dan melepaskan roller kain, yang kemudian diangkut ke gudang oleh AGV.

Kotak pelepas tipe baru

1. Kotak turbin, turbin, dan batang gulir yang baru dirancang dibuat secara presisi dari baja paduan berkekuatan tinggi dan tahan aus untuk memastikan presisi transmisi.
2. Setiap bantalan pada roda gigi turbin dilumasi dengan penangas oli.
3. Transmisi roda gigi heliks digunakan pada gear box transmisi untuk meningkatkan daya dukung, lebih cocok untuk pengoperasian kecepatan tinggi dan lebih tahan aus.4
. Model bantalan di dalam kotak diperbesar dan daya dukungnya menjadi dua kali lipat. Perbaikan struktural di atas memungkinkan kotak pelepas memiliki masa pakai lebih lama, kapasitas menahan beban lebih tinggi, dan akurasi transmisi lebih tinggi.

Sistem inspeksi visual kerusakan benang lusi

Kamera secara otomatis berpatroli dan mendeteksi, dan ketika kerusakan benang lusi terdeteksi, kamera akan segera mengirimkan sinyal berhenti ke alat tenun. Setelah alat tenun berhenti, operator alat tenun segera dipanggil untuk mengatasi masalah tersebut, secara efektif mempersingkat waktu perbaikan kerusakan lungsin, sangat mengurangi timbulnya kain yang rusak, dan mengurangi intensitas tenaga kerja dalam inspeksi patroli operator alat tenun.

Bebas perawatan

1. Struktur transmisi utama, kotak pelepas, kotak pengambilan, dan struktur roda gigi selvage leno semuanya dilumasi dengan penangas oli dan mesin ganti oli digunakan untuk mengganti oli pelumas dengan cepat, yang memiliki efisiensi perawatan tinggi, memperpanjang siklus penggantian oli dan bebas perawatan selama siklus, transmisi sekunder. Strukturnya mengadopsi pelumasan terpusat otomatis, menghilangkan perawatan manual.
2. Struktur transmisi modular membuat penggantian dan pemeliharaan suku cadang menjadi sederhana, efisien dan berbiaya rendah.

Pengenalan Perusahaan

HAIJIA Machinery didirikan pada tahun 1995 dan berkantor pusat di Qingdao, Cina. Hampir 30 tahun pengembangan berkelanjutan, Dengan upaya tak henti-hentinya, produk kami telah diekspor ke lebih dari 30 negara di seluruh dunia. Saat ini, Haijia Machinery telah mendirikan perusahaan grup yang kompetitif secara internasional yang mengintegrasikan R&D, desain, manufaktur, pemasaran, dan layanan purna jual. kami memiliki dua pabrik manufaktur cerdas, satu pabrik tambahan besar, enam kantor di dalam dan luar negeri, dan platform layanan Zhiduoduo SaaS untuk suku cadang mesin tekstil. Kami memiliki departemen Litbang yang mencakup lebih dari 100 insinyur yang meningkatkan dan melibatkan jangkauan dukungan kami. dengan lebih dari 600 karyawan, mencakup 150.000 meter persegi dan kapasitas produksi tahunan lebih dari 20.000 unit.

d06c1a9d6a08e9835acfd41a2463a1e

Pengemasan & Pengiriman

6 (2)

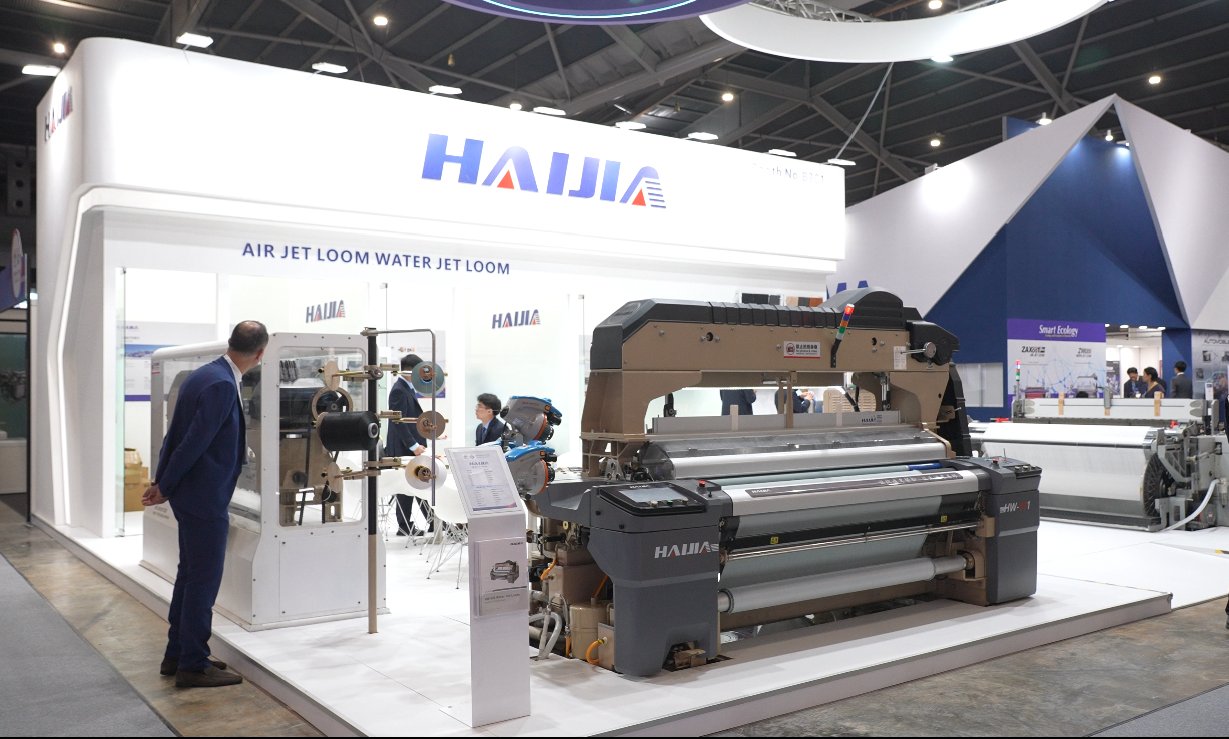

Pameran kami

Pertanyaan Umum

Tentang alat tenun jet air

Pertanyaan :Berapa kecepatan putar yang dapat dicapai oleh alat tenun jet air?
Jawaban :Kecepatan putaran alat tenun berhubungan dengan faktor-faktor seperti lebar buluh, jenis kain, dan spesifikasi benang. Model 8010 kami dirancang untuk berputar pada kecepatan maksimum 1200 rpm, namun mungkin sedikit berbeda tergantung jenis kainnya.

Pertanyaan :Berapa konsumsi daya alat tenun jet air?
Jawaban :Konsumsi daya alat tenun jet air berhubungan dengan daya motor yang sesuai, biasanya antara 2,2 kw dan 4,5 kw. Pengguna dapat memilih untuk memasang spindel bermotor, yang menghemat daya 20% - 25% lebih banyak dibandingkan motor asinkron biasa.

Pertanyaan :Berapa banyak air yang dikonsumsi alat tenun jet air per hari?
Jawaban :Konsumsi air alat tenun jet air berhubungan dengan kecepatan alat tenun, efisiensi pengoperasian, serta kepadatan lungsin dan pakan kain. Secara umum rata-rata konsumsi air harian dalam 24 jam adalah 3-5 ton. Alat tenun jet air dengan sistem pengolahan sirkulasi air dapat mencapai daur ulang air 100%.

Pertanyaan : Jenis alat tenun jet air apa yang bisa dibuat?
Jawaban :Alat tenun jet air banyak digunakan di bidang serat kimia, produk umum dengan kepadatan tinggi seperti kain pakaian, produk tekstil rumah, kain spandeks, kain peneduh, kain koper, kain pelapis, dan kain halus dapat ditenun menggunakan alat tenun jet air.

Pertanyaan : Berapa harganya?
Jawaban :Saat ini, kami telah mengembangkan 3 seri alat tenun jet air yang berbeda, dengan harga mulai dari $9000 hingga $30000. Menurut kepadatan kain pengguna, kami merekomendasikan model yang sesuai untuk Anda.

Tentang Haijia

Pertanyaan: Sudah berapa lama perusahaan Anda membuat mesin?
Jawaban :Sejak didirikan pada tahun 1995, Haijia telah berfokus pada penelitian dan pengembangan serta pembuatan alat tenun jet air dan alat tenun jet udara selama 30 tahun, mengirimkan 180.000 mesin ke 30 negara dan wilayah di seluruh dunia, dengan pangsa pasar menduduki peringkat pertama dalam industri ini selama sepuluh tahun berturut-turut.

Pertanyaan : Berapa lama masa pakai mesin haijia?
Jawaban :Haijia Looms diproduksi menggunakan peralatan pemrosesan terbaik di industri dan memiliki proses penyemprotan elektroforesis tercanggih di industri. Kemampuan anti korosi dan pencegahan karat alat berat telah ditingkatkan secara signifikan, dan masa pakainya 2-3 kali lebih lama dibandingkan merek lain. Saat ini, tanggal produksi mesin yang beroperasi di pasaran dapat ditelusuri kembali ke tahun 2010.

Pertanyaan :Berapa lama garansi mesin?
Jawaban :Masa garansi standar industri adalah satu tahun, dan waktu garansi mesin ekspor akan diperpanjang selama 2-3 bulan berdasarkan waktu pelayaran.
